Сахар
Макароны
Крупы
Сухое молоко

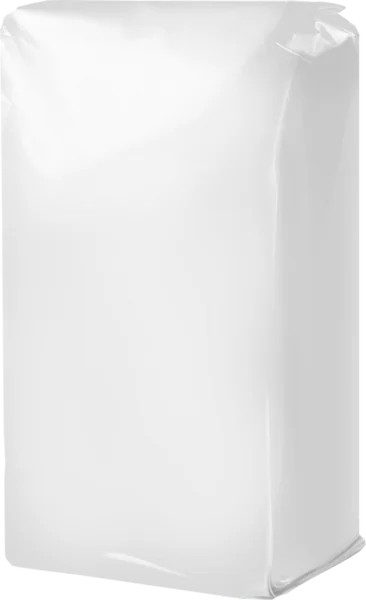

Пакет "Брикет"

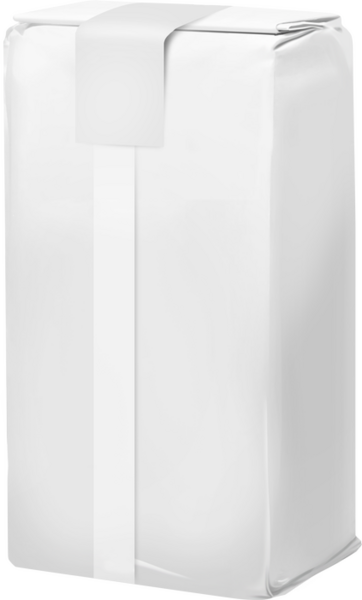

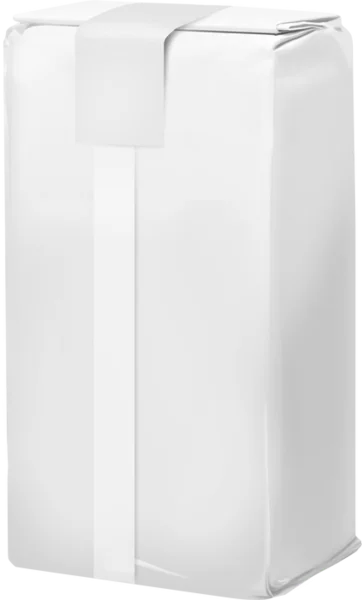

Брикет со стикером

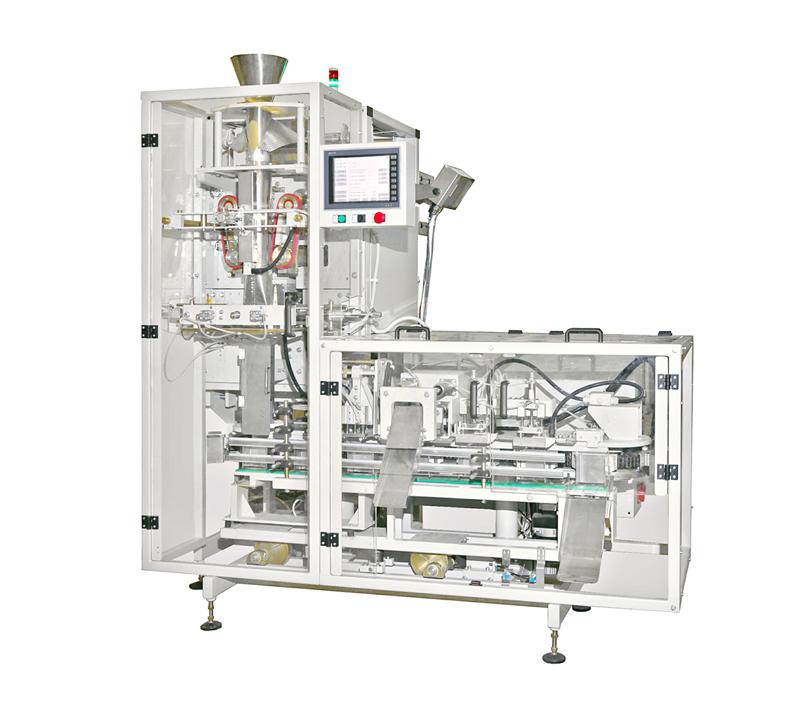

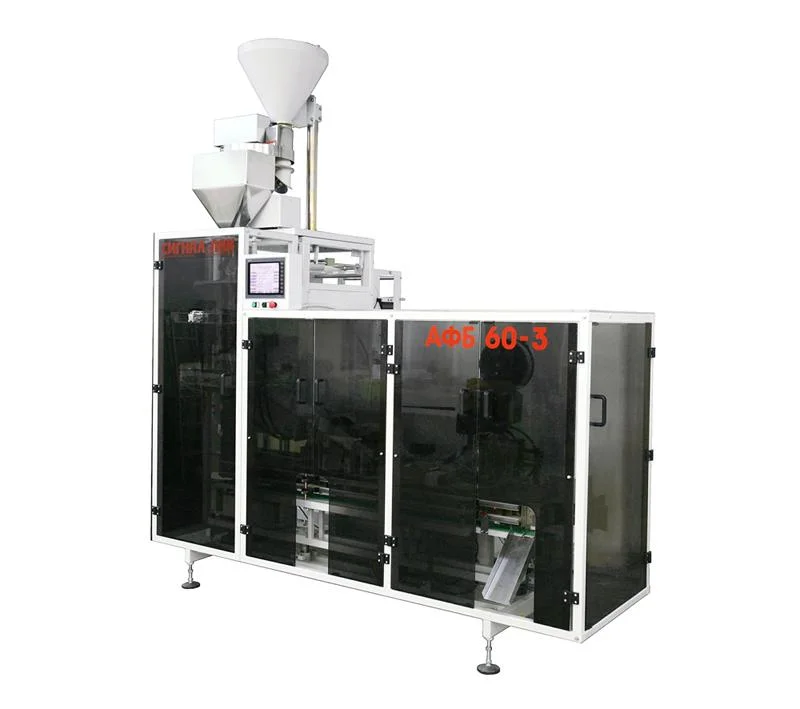

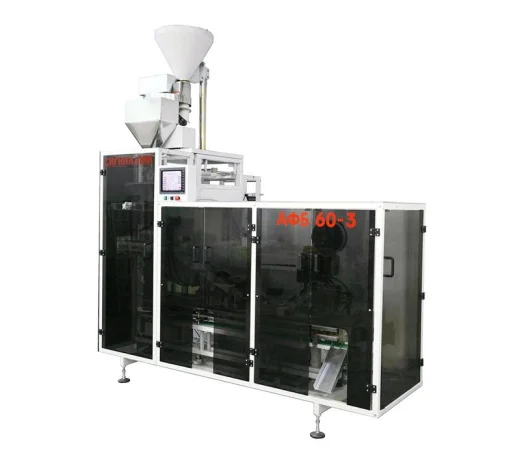

Автомат формирования пакета типа “брикет” предназначен для придания пакету с продуктом (крупа, сахар, мука, макаронные изделия и т.п.), расфасованном на вертикальном упаковочном автомате, формы брикета.
Автомат представляет собой горизонтальную машину формирования брикетов карусельного типа с цепным транспортером приводимым сервоприводом. Пакеты с продуктом поступают в формовую ячейку и затем, последовательно, на различных позициях карусели происходит: виброуплотнение продукта в пакете, формирование верха пакета, сварка верхнего шва, отрезка и удаление излишка пленки, сгибание верха пакета и термическая фиксация уложенного верха.
Управление всеми рабочими параметрами машины и синхронизация движений приводов осуществляется программируемым логическим контроллером. Для ввода и отображения параметров используется единый (для дозатора, упаковочной машины и формирователя брикетов) графический 10" дисплей с сенсорным экраном. Во время работы постоянно производится диагностика узлов и накопление статистических данных с выводом их на дисплей.
Положение стола формирователя (высота брикета) регулируется электрическим приводом и запоминается в памяти программ.
Автомат синхронизируется с различными видами дозаторов: весовыми (мультиголовки, линейные) или объемными (стаканчиковые, шнековые) и упаковочными машинами М3S и М3Б.
|
Габаритные размеры (ДхШхВ), не более, мм
|
2600x900х750 |
|
Производительность, брикетов/мин
|
60 |
|
Глубина брикета (с продуктом), мм
|
40-80 |
|
Ширина брикета (с продуктом), мм
|
80-120 |
|
Высота наполнения брикета, мм
|
110-190 (с продуктом) |
|
Питание
|
3 фазы, 380 В, 50 Гц |
|
Рабочее давление в пневмосистеме, Мпа
|
0,6 |
|
Расход воздуха, не более, Нл/мин
|
500 |
|
Установленная мощность, кВт
|
4 |
|
Масса, не более, кг
|
500 |
|
Тип пакета
|
Пакет "Брикет", Брикет со стикером |
Система фиксации верхнего шва термоклеем
Конвейер удаления готовых пакетов
Антистатический обеспыливатель зоны сварки шва пакета
Система отсоса пыли
